Was ist Cat 8 Kabel? Eigenschaften, Merkmale, Aufbau

Cat 8 ist eine Abkürzung für "Category 8", was auf Deutsch "Kategorie 8" bedeutet. Es handelt sich um eine Kategorie von Ethernet-Kabeln, die für die Verkabelung von Netzwerken verwendet werden, insbesondere in Rechenzentren und High-Performance-Umgebungen. Cat 8-Kabel sind die neueste Entwicklung in der Kategorie-Kabeltechnologie und bieten hohe Übertragungsgeschwindigkeiten und Leistung./

Eigenschaften & Merkmale Typische Einsatzbereiche Die 8 Kabelkategorien Wie lang darf ein Cat 8 Kabel sein?Cat 8 Kabel Linkaufbau einfach erklärt

Merkmale von Cat 8-Kabeln sind

Folgende Eigenschaften und Merkmale sind spezifisch für Cat-8-Kabel.

Übertragungsgeschwindigkeit: Cat 8-Kabel sind darauf ausgelegt, Datenübertragungsraten von bis zu 25 Gbps oder sogar 40 Gbps über kurze Distanzen zu unterstützen. Dies ermöglicht die Verbindung von Hochleistungsgeräten und -anwendungen mit sehr schnellen Netzwerken.
Die maximale Cat 8 Kabel Geschwindigkeit: Mit einem Kabel des Cat.8.1 (CLASS 1) Standard erreichen Sie Geschwindigkeiten von bis zu 40 Gigabit pro Sekunde (Gbit/s) auf Kabelstrecken bis 30 Meter.
Die maximale Cat 8 Kabel Betriebsfrequenz: Mit einem Kabel des Cat.8.1 (CLASS 1) Standard erreichen Sie Betriebsfrequenzen von bis zu 2.000 MHz.
Power over Ethernet: Mit einem Cat 8 Kabel ist Power over Ethernet (PoE) möglich bei einer Geschwindigkeit von 25 Gbit/s.
Cat 8 Kabel vs. Glasfaser: Durch die maximale Betriebsfrequenz mit einem Kabel des Cat.8.1 (CLASS 1) Standard von bis zu 2.000 MHz können Sie vorhandene Kupfer-Infrastrukturen weiterhin nutzen. So können Sie einen kostspieligen Umstieg auf Glasfaser vermeiden.
Reichweite: Die maximale empfohlene Kabellänge für Cat 8 liegt bei 30 Metern. Dies bedeutet, dass Cat 8-Kabel in erster Linie für den Einsatz in Umgebungen mit kurzen Verbindungswegen wie Rechenzentren, Serverräumen und Datacenter-Backbones gedacht sind.
Schirmung: Cat 8-Kabel verfügen über eine starke Schirmung, um elektromagnetische Interferenzen (EMI) und Rauschen zu minimieren. Dies trägt dazu bei, eine zuverlässige Übertragung von Daten in Hochleistungsumgebungen sicherzustellen.
Stecker: Cat 8-Kabel verwenden oft den 8P8C-Steckertyp, der dem in Cat 6a und Cat 7-Kabeln verwendeten Stecker ähnlich ist.

Es ist wichtig zu beachten, dass Cat 8-Kabel eher in professionellen Netzwerkinfrastrukturen zum Einsatz kommen und nicht typisch für den Heimgebrauch sind. Für die meisten Privathaushalte und kleinen Unternehmen sind Kabel der Kategorien Cat 5e, Cat 6 oder Cat 6a ausreichend, um ihre Netzwerkanforderungen zu erfüllen. Cat 8-Kabel werden eher in Umgebungen eingesetzt, in denen höchste Leistung und Bandbreite erforderlich sind.

Typische Einsatzbereiche von Cat-8-Kabeln

Cat-8-Kabel, auch bekannt als Category 8-Kabel, sind Hochleistungsnetzwerkkabel, die für den Einsatz in Datenübertragungsumgebungen mit sehr hohen Geschwindigkeiten entwickelt wurden. Diese Kabel bieten einige der leistungsfähigsten Verbindungsoptionen für Ethernet-Netzwerke und werden in verschiedenen Einsatzbereichen eingesetzt, die eine hohe Bandbreite und Übertragungsgeschwindigkeiten erfordern. Hier sind typische Einsatzbereiche von Cat-8-Kabeln:

Rechenzentren: In Rechenzentren sind Cat-8-Kabel aufgrund ihrer hohen Datenübertragungsraten und geringen Latenzzeiten sehr gefragt. Sie werden verwendet, um Server, Switches, Speichergeräte und andere kritische Netzwerkkomponenten miteinander zu verbinden.
Hochleistungsnetzwerke: Cat-8-Kabel sind ideal für Hochleistungsnetzwerke in Unternehmen, die große Datenmengen übertragen müssen. Dies umfasst Video-Streaming, CAD-Anwendungen, Big Data-Analyse und andere datenintensive Aufgaben.
Backbone-Verbindungen: Cat-8-Kabel werden oft als Backbone-Verbindungen in größeren Netzwerken eingesetzt, um die Kommunikation zwischen verschiedenen Teilen des Netzwerks zu ermöglichen. Sie dienen dazu, die Netzwerkinfrastruktur miteinander zu verbinden.
Server-Farmen: In großen Server-Farmen, in denen Tausende von Servern arbeiten, sind Cat-8-Kabel entscheidend, um eine schnelle und zuverlässige Kommunikation zwischen den Servern und den Netzwerkinfrastrukturen sicherzustellen.
Campus-Netzwerke: Bildungseinrichtungen, Unternehmen und große Organisationen, die auf ihren Campus-Netzwerken eine hohe Bandbreite benötigen, verwenden oft Cat-8-Kabel, um schnelle Verbindungen zwischen Gebäuden und verschiedenen Abteilungen zu ermöglichen.
10-Gigabit-Ethernet über kurze Entfernungen: Cat-8-Kabel können auch für 10-Gigabit-Ethernet-Verbindungen über relativ kurze Entfernungen verwendet werden. Dies ist nützlich in Umgebungen, in denen eine hohe Geschwindigkeit innerhalb eines bestimmten Bereichs erforderlich ist.
Zukunftssichere Installationen: Da Cat-8-Kabel eine hohe Leistungsfähigkeit bieten, werden sie auch in Installationen eingesetzt, die auf zukünftige Netzwerkbedürfnisse vorbereitet sein müssen. Sie sind oft eine Investition in die Zukunft, um sicherzustellen, dass das Netzwerk für kommende Technologien gerüstet ist.

Die acht Kabelkategorien: Vergleich von Cat-8-Kabel mit den anderen Kabelkategorien

Diese Tabelle stellt das Cat-8-Kabel den anderen Kategorien gegenüber.

Kabelkategorien UTP / Twisted Pair
Kategorie	Bandbreite	Kabeltyp	Klasse	Datenrate	Maximale Länge	Beispielanwendungen
CAT 1	0,4 MHz	UTP	A	1 MBit/s	-	Altes Telefonkabel
CAT 2	4 MHz	UTP	B	4 MBit/s	-	Token Ring Netzwerke, ISDN oder Terminalsysteme
CAT 3	16 MHz	UTP	C	10 MBit/s	100m	Token Ring, ISDN- und Telefonkabel, 10BASE-T und 100BASE-T4
CAT 4	20 MHz	UTP	–	16 MBit/s	100m	Token Ring mit 16 Mbit/s
CAT 5	100 MHz	UTP	D	100 MBit/s	100m	100BASE-TX und 1000BASE-T oder SONET
CAT 5e		UTP		1 GBit/s	100m	Ethernet, FastEthernet, Gigabit Ethernet
CAT 6	250 - 500 MHz	UTP oder STP	E	10 GBit/s	100m	1000BASE-T, 10GBASE-T oder 155-Mbit-ATM und 622-Mbit-ATM
CAT 6e		UTP oder STP		10 GBit/s	100m	1000BASE-T, 10GBASE-T oder 155-Mbit-ATM und 622-Mbit-ATM
CAT 7	600 - 1.000 MHz	S/FTP	F oder FA	10 GBit/s	100m	Gigabit Ethernet, 10G Ethernet (100 Meter)
CAT 8	1.600 - 2.000 MHz	S/FTP	G	25/40 GBit/s	30m	40GBASE-T und 100GBASE-T

Wie lang darf eine Cat.8 Verkabelung sein?

Die Welt der Datenübertragungstechnologien ist ständig im Wandel, und mit dem Aufkommen von Hochgeschwindigkeitsnetzwerken wie Cat.8-Verkabelungen stehen Unternehmen vor der Herausforderung, die richtige Lösung für ihre spezifischen Anforderungen zu finden. Eine der brennendsten Fragen, die viele in diesem Bereich beschäftigt, ist: Wie lang darf eine Cat.8 Verkabelung sein?

Eine Cat.8-Verkabelungen ist die perfekte Lösung für Rechenzentren

Die Antwort ist entscheidend für die Implementierung effizienter Netzwerkinfrastrukturen, insbesondere in sensiblen Umgebungen wie Rechenzentren. Die maximale Länge der Übertragungsstrecke für Cat.8 beträgt 30 Meter. Diese Eigenschaft macht Cat.8 besonders attraktiv für den Einsatz in Rechenzentren, wo kurze Übertragungsstrecken entscheidend sind, um optimale Leistung und Zuverlässigkeit zu gewährleisten.

Verschiedene Konfigurationen für verschiedene Bedürfnisse

Bei der Implementierung von Cat.8-Verkabelungen stehen drei Hauptkonfigurationen zur Verfügung, die jeweils unterschiedliche Anforderungen und Einsatzzwecke erfüllen können:

Long Channel: Diese Konfiguration verteilt das Signal auf 26 Meter Verlegekabel und verwendet jeweils 2 Meter Patchkabel oder Rangierkabel an beiden Enden. Diese Option eignet sich gut für Umgebungen, in denen längere Verkabelungsstrecken erforderlich sind.
Short Channel: Im Gegensatz dazu verteilt der Short Channel das Signal auf nur 5 Meter Verlegekabel, was eine präzisere und kompaktere Lösung darstellt. Auch hier werden jeweils 2 Meter Patchkabel oder Rangierkabel an beiden Enden verwendet.
Direct Connect: Diese Konfiguration ermöglicht eine direkte Verbindung mit einem 30 Meter Verlegekabel und zwei feldkonfektionierbaren Netzwerksteckern. Diese Option ist ideal für Situationen, in denen eine einfache, direkte Verbindung erforderlich ist, ohne zusätzliche Patchkabel.

Cat 8 Kabel Linkaufbau: Einfach erklärt

Für den Cat 8 Kabel Linkaufbau stehen zwei Optionen zur Verfügung: Der Channellink und die Direktverbindung. Die beiden nachfolgenden Infografiken stellen beide Möglichkeiten grafisch dar. Die Unterschiede erklären wir darunter ebenfalls.

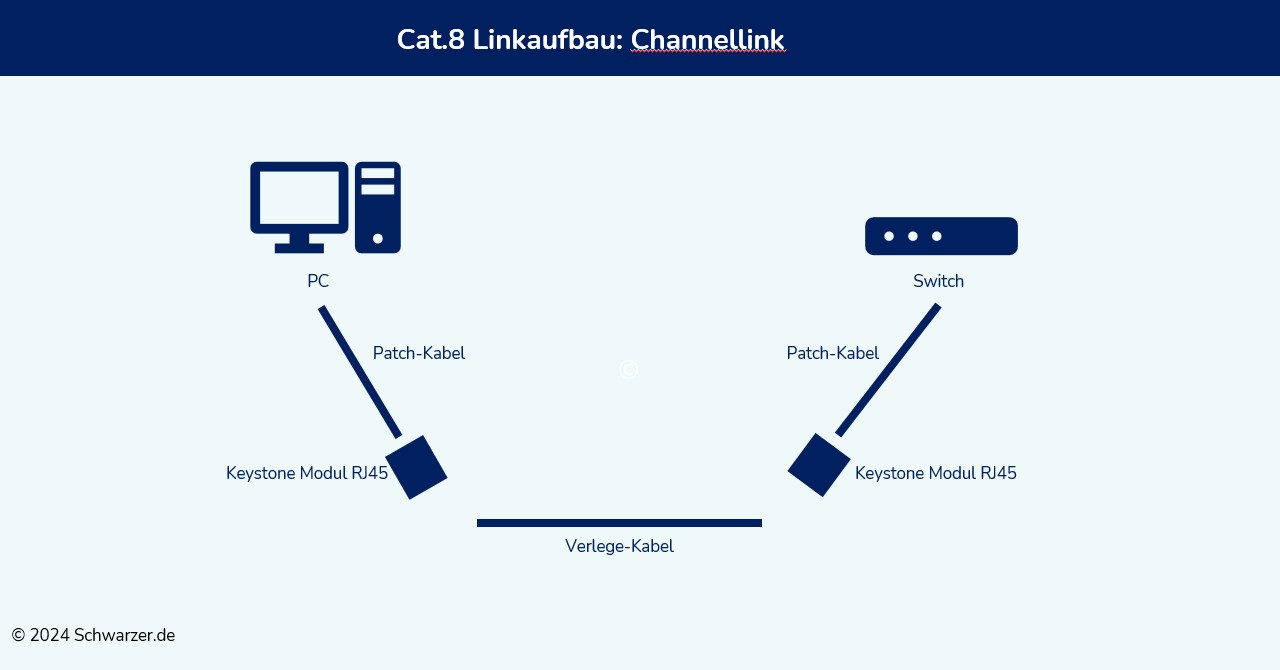

Infografik: Cat 8 Linkaufbau via Channellink. (Zum Vergrößern bitte anklicken)

Channel-Link

Bei der Einrichtung eines Channel-Links für Ihr Netzwerk müssen Sie bestimmte Richtlinien einhalten, um die maximale Leistung zu gewährleisten. Die Cat.8-Übertragungsstrecke darf beispielsweise maximal zwei Steckverbindungen enthalten, was als
"2-Connector Channel" bekannt ist.

Die maximale Länge der Übertragungsstrecke beträgt 30 Meter, was aus 26 Metern Verkabelungsstrecke besteht, gefolgt von jeweils 2 Metern Patch- oder Rangierkabel an beiden Enden. Diese Patchkabel dienen dazu, die Verbindung zwischen den fest installierten Kabeln und den Endgeräten herzustellen.

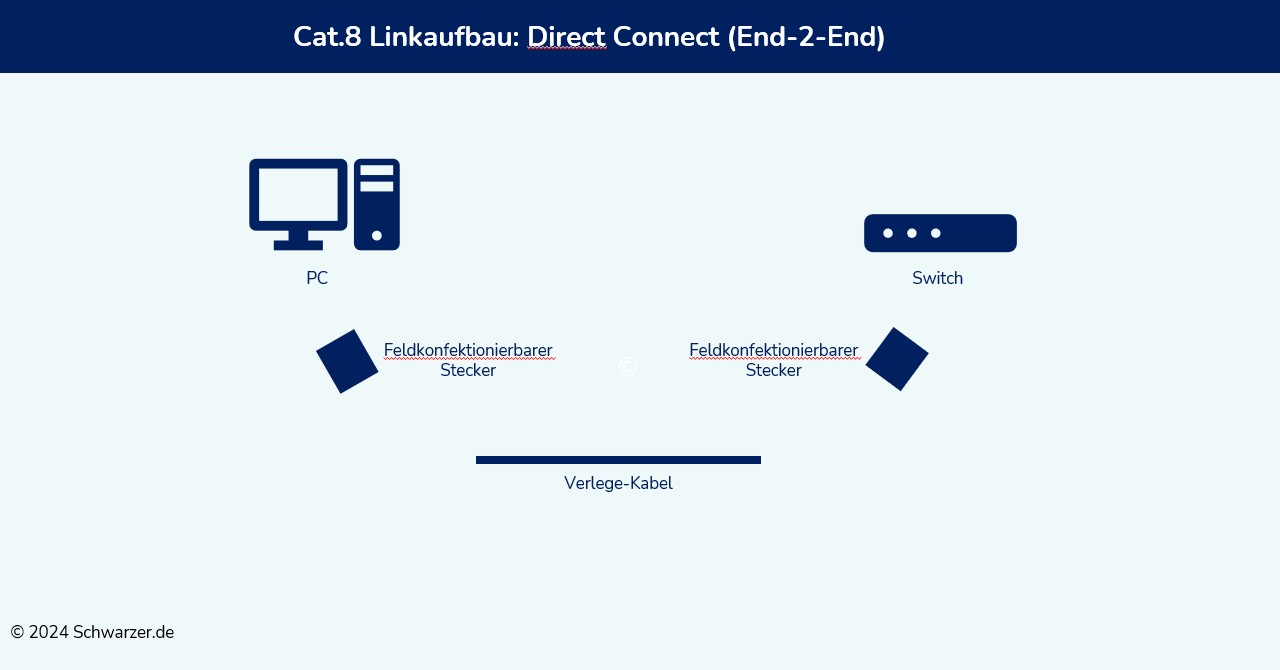

Infografik: Cat 8 Linkaufbau via Direct Connect (End-to-End). (Zum Vergrößern bitte anklicken)

Direktverbindung oder Direct Connect (End to End)

Die Direktverbindung, auch bekannt als "End-to-End-Link", bietet eine noch direktere Verbindung zwischen dem Verlegekabel und dem Switch, ohne dass Buchsen dazwischen liegen. Dies bedeutet, dass das Verlegekabel direkt mit dem Switch über feldkonfektionierbare Netzwerkstecker verbunden wird.

Auch hier beträgt die maximale Länge der Übertragungsstrecke 30 Meter. Diese Option eignet sich besonders gut für Umgebungen, in denen eine minimale Latenzzeit und höchste Geschwindigkeit erforderlich sind. Durch die Vermeidung zusätzlicher Buchsen wird der Signalverlust minimiert, was zu einer stabileren und zuverlässigeren Netzwerkverbindung führt.
